在流體投加與精準加藥系統中，新道茨計量泵（NEWDOSE）的調試工作是確保整個工藝流程穩定運行與精確計量的基石。無論是初次安裝的新機，還是完成易損件更換后的設備，科學的調試步驟都能有效規避排氣不暢、震動大以及流量不準等常見計量泵故障。

本文將由資深加藥系統專家為您深度解析新道茨計量泵如何調試，涵蓋電磁泵與機械泵的差異化操作，助您實現設備的高效、長效服役。

一、調試前的核心準備：確保硬件環境達標

在正式開啟新道茨計量泵調試之前，必須對安裝環境進行最后的“體檢”。忽視這些細節，往往是導致后續調試失敗的主因。

1. 管道對接與密封性檢查

確保所有管道對接已經完成，且吸入管路具備絕對的密封性。微小的漏氣會導致泵無法吸液。同時，檢查管路支架，確保管道應力不會直接作用于泵頭。

2. 電氣與旋向確認

• 電壓核對： 檢查供電是否符合銘牌上的技術規格（如單相  或三相 ）。
• 旋向確認： 對于三相機械隔膜計量泵，必須點動電機，確認電機風葉按順時針方向旋轉。反轉會導致內部機構受損。

3. 潤滑系統（機械泵特有）

檢查驅動箱內的潤滑油或潤滑脂是否已加注至油窗中心線。嚴禁在無潤滑狀態下進行調試。

二、新道茨電磁計量泵調試步驟：排氣與頻率控制

電磁泵（如 D 系列）主要通過改變沖程頻率來調節流量。其調試的核心在于排除內部空氣并建立壓力平衡。

H3：第一步：快速排氣與引液

1. 手動啟動： 將泵設定在“手動”模式，并將沖程頻率設置為 。

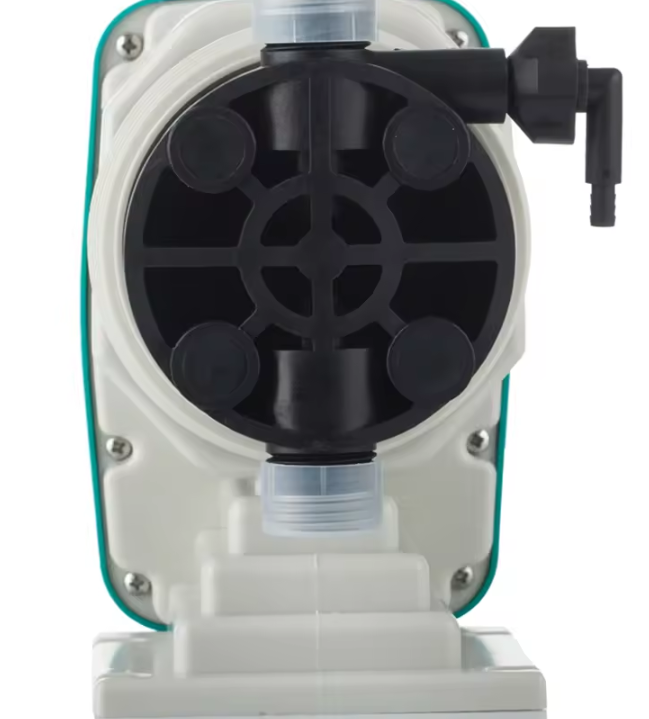

2. 開啟排氣閥： 旋轉泵頭上的手動排氣閥。此時，泵會快速動作，利用負壓將藥液吸入泵頭。
3. 觀察液流： 當排氣管中有連續不斷的液體流出且無氣泡時，關閉排氣閥。此時，泵頭已充滿液體。

H3：第二步：系統背壓建立

由于電磁泵在低壓環境下容易產生虹吸現象，調試時應確認出口管路已配置背壓閥。觀察壓力表，確保系統壓力處于泵的額定最大壓力范圍內。

三、新道茨機械計量泵調試步驟：沖程調節與負載運行

機械泵（如 ND 系列）的調試相對復雜，重點在于機械往復運動與流量輸出的匹配。

H3：第一步：空載預熱與無負荷運行

1. 沖程歸零： 啟動電機前，將沖程調節手輪調至  位置。
2. 點動運行： 開啟電機，讓泵在無負荷狀態下運行  分鐘。這有助于潤滑油均勻分布到蝸輪蝸桿和軸承處。

H3：第二步：負載加載與流量調節

1. 逐步加載： 慢慢旋轉手輪，將沖程長度逐漸從  增加到  甚至 。
2. 觀察運行： 檢查是否有異常噪音或劇烈震動。機械泵在運行狀態下調節沖程，能有效保護調節機構不受機械應力損傷。

四、核心環節：流量標定與精度校準

無論電磁泵還是機械泵，調試的最終目的是實現精確計量。理論流量與實際流量由于工況（如液體粘稠度高或管路過長）往往存在偏差。

1. 準備標定柱： 在吸入端切換至標定柱供液。
2. 計時測試： 讓泵在特定的沖程或頻率下運行  分鐘，讀取標定柱減少的體積。
3. 計算與校正： 將實測值與銘牌上的性能參數對比。通過多次調整頻率或沖程，繪制出屬于您工況的“流量曲線圖”。

五、常見故障排查：調試中遇到的那些坑

如果在調試過程中設備不按預期工作，請參考以下故障排除邏輯：

• 無法吸液： 檢查單向閥內有異物或閥球被結晶卡死。拆卸并執行清洗單向閥程序。
• 流量不準： 檢查吸入高度是否超過 ，或吸入管路是否存在局部氣鎖（排氣不盡）。
• 異常震動： 檢查是否產生了氣蝕現象。這通常是因為吸入管徑過細或液體粘度過大，需降低運行頻率。
• 泵頭漏液： 檢查泵頭螺栓是否按對角緊固原則擰緊。

六、進階控制調試：脈沖與 4-20mA 自動控制

對于 DP 系列（脈沖）或 DM 系列（電流信號）的新道茨計量泵，還需進行控制信號的調試。

1. 模擬信號接入： 將外部 PLC 信號接入控制端口，確保極性正確（嚴禁正負線接反，否則會導致電路板損壞）。
2. 比例設定： 在泵的操作面板上設定“起控電流”和“終控頻率”。例如，設定  對應頻率 ， 對應頻率 。
3. 閉環測試： 改變外部信號值，觀察泵的沖程頻率是否隨之線性變化，實現真正的自動控制。

七、日常維護程序：延長調試后的穩定周期

調試成功后，為了降低維護成本并延長設備壽命，必須建立定期維護程序：

• 潤滑維護： 機械泵運行初期  小時后需首次更換潤滑油。
• 緊固螺栓： 運行  小時后，再次檢查并緊固泵頭螺栓。
• 耗材管理： 記錄膜片運行時間，制定易損件更換計劃，避免隔膜破裂泄漏導致腐蝕性液體侵蝕機體。

結論：規范調試是精確計量的保障

總結而言，新道茨計量泵調試不僅是一個簡單的啟停過程，更是一個對管道對接、電氣保護、排氣流程以及流量校準的系統工程。通過科學的調試，您可以消除初期安裝隱患，充分發揮新道茨產品的性能參數優勢。記住，規范的操作配合定期的維護保養，是實現加藥系統長期穩定運行與超低維護成本的關鍵所在。

常見問題解答 (FAQs)

1. 為什么調試電磁泵時，頻率設為 100% 但就是吸不上藥？最常見的原因是泵頭內殘留空氣較多，形成了“氣鎖”。此時應打開排氣閥，或暫時拆下出口管路，消除背壓，讓泵在大沖程下快速往復運動。此外，請檢查吸入管連接處是否由于管道對接不嚴密導致吸入管漏氣。

2. 機械泵調試時，為什么沖程調到 20% 以下流量變得很不準？這是機械隔膜計量泵的特性。當沖程長度過短時，單向閥球的啟閉行程受限，且容積效率大幅下降。通常建議調試范圍設定在  之間以保證精確計量。

3. 調試過程中發現泵頭發熱嚴重，這正常嗎？如果輸送的是常溫介質，泵頭嚴重發熱可能意味著出口管路堵塞導致泵處于超壓保護邊緣，或產生了嚴重的氣蝕現象。應立即停機，檢查出口截止閥是否完全打開。

4. 電流信號控制模式下，泵完全不動作怎么排查？首先進入菜單檢查控制模式是否已切換為“電流信號（mA）”模式；其次，用萬用表測量輸入信號電流是否真實存在。如果電流信號正常但無反應，可能是泵內設定了過高的“起控電流”門限。

5. 調試結束后，我需要對潤滑油做哪些處理？對于新投入運行的機械泵，調試及初期運行產生的微小金屬磨屑會混入潤滑油中。建議在運行約一個月后，執行首次更換潤滑油的操作，這對于延長驅動單元壽命至關重要。
